基于LN2544的直流高壓輸入恒流驅動方案
高低亮（600mA/300mA）3串2并
1. 簡介
方案基本特性：
●極少的外圍器件 ●輸入電壓范圍：12 VDC-80VDC
●較小的紋波電流 ●占空比最高可達百分之百
●支持模擬調光 ●開路保護、短路保護、過溫保護

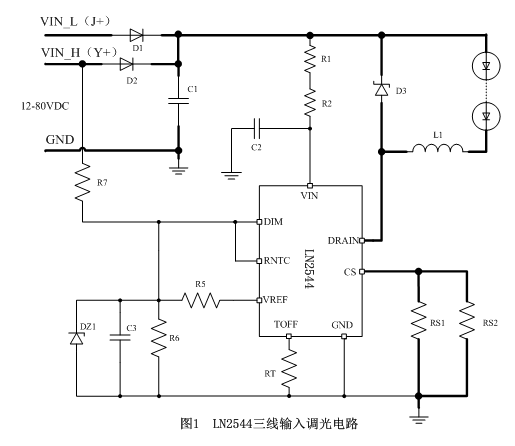

2.原理圖：
3.BOM表：
| 序號 | 元件符號 | 描述 | 數量 |
| 1 | R1 | 貼片電阻4.7K/1206 | 1 |
| 2 | R2 | 貼片電阻4.7K/1206 | 1 |
| 3 | R5 | 貼片電阻10K/0805 | 1 |
| 4 | R6 | 貼片電阻10K/0805 | 1 |
| 5 | R7 | 貼片電阻100K/1206 | 1 |
| 6 | RS1 | 貼片電阻1.2Ω/1206/1% | 1 |
| 7 | RS2 | 貼片電阻1.3Ω/1206/1% | 1 |
| 8 | RT | 貼片電阻100K/0805/1% | 1 |
| 9 | C1 | 電解電容10uF/100V | 1 |
| 10 | C2 | 貼片電容1uF/25V/0805 | 1 |
| 11 | C3 | 貼片電容1uF/25V/0805 | 1 |
| 12 | D1 | 二極管SS110 | 1 |
| 13 | D2 | 二極管SS210 | 1 |
| 14 | D3 | 二極管SS210 | 1 |
| 15 | DZ1 | 穩壓管3.9V | 1 |
| 16 | L1 | 電感220uH | 1 |
| 17 | U1 | LN2544,SOP-8 | 1 |
4.關鍵元器件參數設計
基本設計參數：
| VIN | VOUT | IOUT | 紋波電流 |
| 12VDC-80VDC | 9.6V | 0.6A | <0.5IOUT |
相關參數計算
輸出功率： POUT= VOUT* IOUT=9.6V*0.6A=5.76W
電感的紋波電流： IRIPPLE< 0.5IOUT =0.3A
電感的峰值電流： IP< =IOUT+IRIPPLE*0.5=0.6+0.3*0.5=0.75A
關斷時間： TOFF=6.6uS
4.1.電感
L> VOUT*TOFF/ IRIPPLE=9.6V*6.6uS/0.3A=211uH，取規格220uH。
電感線徑：因為IOUT為0.6A，
線徑D=1.13*(IOUT/J)^1/2，其中J為電流密度，這里取6
那么D=1.13*(0.6/6)^1/2=0.36mm，取0.36mm。
4.2.TOFF設置電阻RT
RT=TOFF/(3*10^-11)=6.6uS/(3*10^-5)=220K
這里選擇電阻規格為：220K/0805/1%
4.3.啟動電阻R1,R2
因為IVIN范圍是0.6mA-20mA（芯片正常工作所需Ivin與系統開關頻率成正比）
則 R<=(VDCmin-6.5V)/1mA=(12-6.5)V/0.6mA=9.1K
R>=(VDCmax-6.5V)/20mA=(80-6.5)V/20mA=3.675K
考慮到系統的效率及低壓時開關頻率較低，實際應用中鋁基板散熱較好，這里取阻值為9.4K。
注：當系統工作頻率較高時，需要適當調整R1,R2的阻值以保證芯片VIN腳的穩壓值。
4.4.采樣電阻
前面選取電感量L為220uH
那么，實際紋波電流IRIPPLE= VOUT*TOFF/L=9.6V*6.6uS/220uH=0.288A
IP=IOUT+IRIPPLE/2=0.6A+0.288/2=0.744A
RCS=VCS/IP=0.5V/0.744A=0.672Ω
所以這里取1.2Ω//1.3Ω 1206/1%（根據實際電流細微調整）
4.5.防反灌二極管，繼流二極管
其反向耐壓值VRMS>VINmax=80V，盡量選擇恢復時間快、導通壓降小的二極管，這里選擇SS210（高亮），SS110（低亮）作為輸入防反接二極管；SS210作為續流二極管。
