LN4524 6.5v-65V同步降壓20A大功率恒流LED驅動芯片

來源：深圳晶立弘泰作者：深圳晶立弘泰發布時間：2022-11-08 15:55:02

產品概述：

LN4524 是一款外圍電路簡單，連續工作模式非隔離式恒流 LED 驅動控制芯片。

LN4524 采用了 PWM 工作模式，在應用中可以采用較小值的電感，
芯片外置 PMOS 和 NMOS 功率管，構成同步降壓模式。

LN4524 的 PWM 腳可以用作 LED 開關，同時也可作為PWM 調光控制端。

LN4524 的 RNTC 腳可以外接熱敏電阻檢測燈板溫度，當燈板溫度過高時，降低 LED 電流。

產品特點：

寬輸入電壓范圍：6.5V~65V

優異的負載調整率和線性調整率

最高工作頻率：1MHz

高壓側電流檢測

逐周期過流保護

平均電流工作模式

內置過溫保護

內置過流/短路保護

用途：

直流或交流輸入 LED 驅動器

RGB 背光 LED 驅動

電動自行車照明

汽車照明等

封裝形式：
ESOP-8

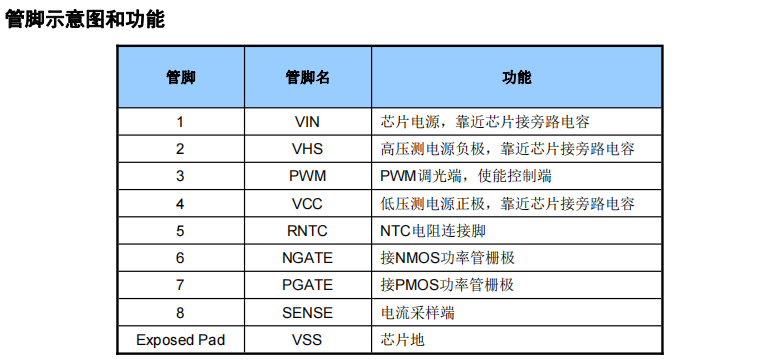

LN4524管腳示意圖：

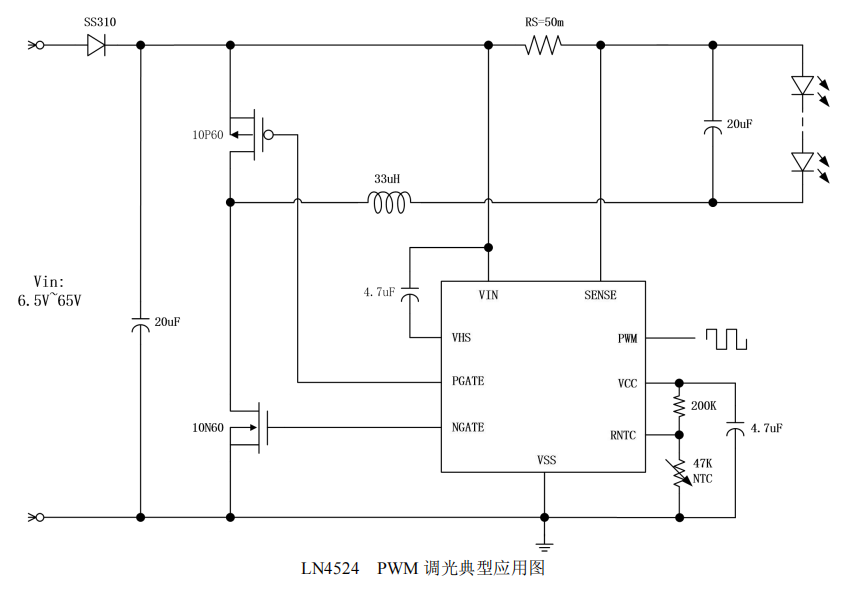

LN4524應用原理圖：

產品技術資料下載
LN4524.PDF
