OC6700內置_MOS直流升壓_LED恒流驅動器

來源：深圳晶立弘泰作者：深圳晶立弘泰發布時間：2016-07-05 15:32:21

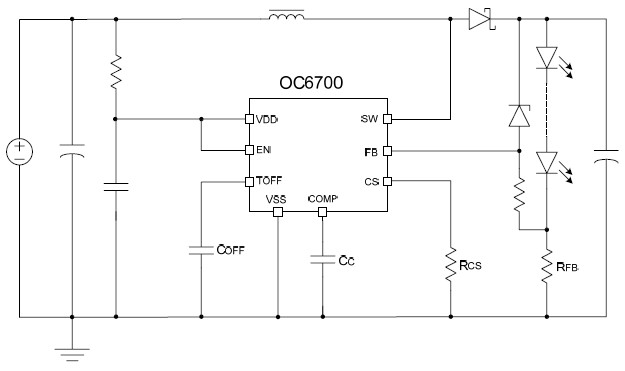

OC6700典型應用電路圖：

產品描述:

OC6700 是一款內置60V 功率MOS高效率、
高精度的升壓型大功率LED 恒流驅動芯片。
OC6700 采用固定關斷時間的控制方式，
關斷時間可通過外部電容進行調節，
工作頻率可根據用戶要求而改變。
OC6700 通過調節外置的電流采樣電阻，
能控制高亮度LED 燈的驅動電流，
使LED 燈亮度達到預期恒定亮度。
在EN 端加PWM 信號，還可以進行LED 燈調光。
OC6700 內部集成了VDD 穩壓管，
軟啟動以及過溫保護電路，減少外圍元件并提高系統可靠性。
OC6700 采用ESOP8 封裝。散熱片內置接SW 腳。

產品指數:
寬輸入電壓范圍：3.6V~60V
電流：可達1A
內置60V 功率MOS
高效率：可高達95%
最大工作頻率：1MHz
FB 電流采樣電壓：250mV
芯片供電欠壓保護：3.2V
關斷時間可調
智能過溫保護
軟啟動
內置VDD 穩壓管

應用領域:
LED燈杯
電池供電的LED燈串
平板顯示LED背光
大功率LED照明

產品技術資料下載
OC6700.PDF
